16-Bit 100ksps ADC Μετατροπέας Αναλογικού σε Ψηφιακό με Παράλληλη Έξοδο
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Κατασκευαστής: | Αναλογικές συσκευές (γραμμική τεχνολογία) | Αριθμός ανταλλακτικού: | LTC1605IG#PBF |
|---|---|---|---|
| Πακέτο / Θήκη: | SSOP-28 | Ψήφισμα: | 16 bit |
| Ρυθμός δειγματοληψίας: | 100 Ksps | Τάση τροφοδοσίας: | Μονόκλινο 5 V |
| Εύρος εισόδου: | Διπολικό, συν ή πλην 10 V | ΙΝΛ: | συν ή πλην 2,0 LSB μέγ |
| Ουσία: | 86 dB τυπικό | Διαρροή Ισχύος: | 55 mW τυπικό |
| Αναφορά: | Εσωτερικός ή εξωτερικός | Διεπαφή εξόδου: | 16-bit ή δύο-byte παράλληλα |
| Κωδικός ημερομηνίας: | 23+ | Τύπος τοποθέτησης: | Επιφανειακή βάση |
| Κατάσταση μετοχών: | Σε απόθεμα | ||
| Επισημαίνω: | ADC δειγματοληψίας 16 bit,100ksps Μετατροπέας Αναλογικού σε Ψηφιακό,Δειγματοληπτικός ADC Παράλληλης Εξόδου |
||

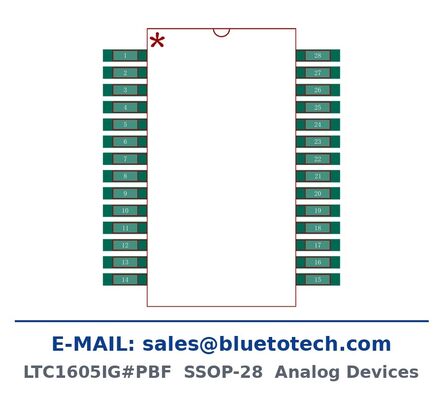

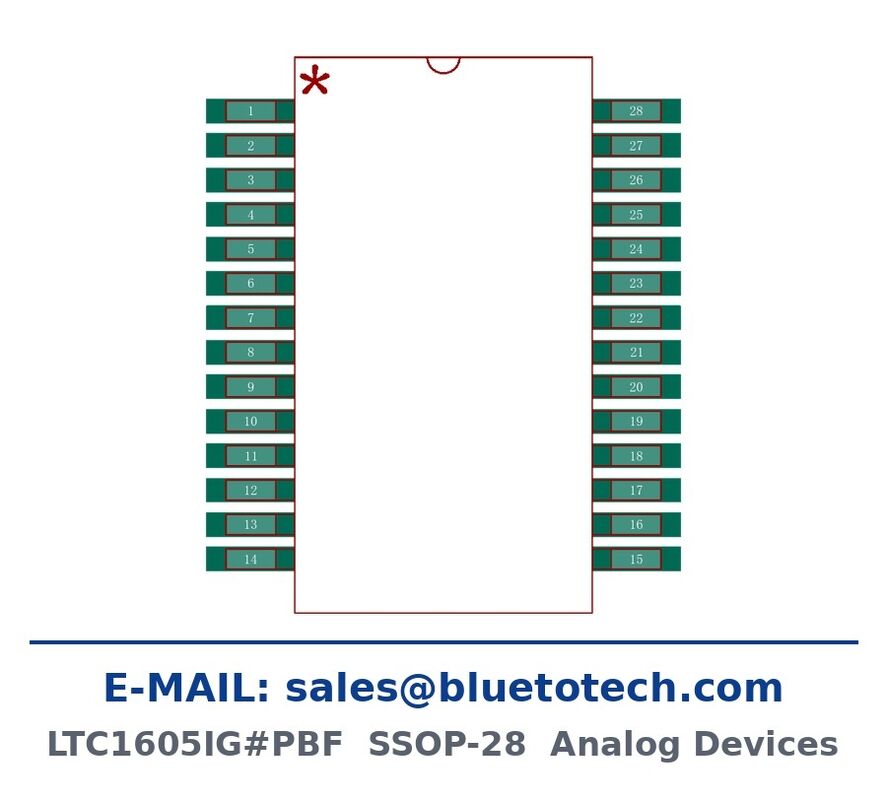

LTC1605IG#PBF 16-bit 100ksps ADC δειγματοληψίας σε SSOP-28 · E-MAIL: sales@bluetotech.com
16-bit, 100ksps ADC δειγματοληψίας με διπολική είσοδο 10V
Το LTC1605IG#PBF είναι ένας αναλογικός-σε-ψηφιακός μετατροπέας 16-bit, 100ksps δειγματοληψίας από την Analog Devices (Linear Technology) που λειτουργεί με μία μόνο τροφοδοσία 5V και καταναλώνει μόνο 55mW τυπικά. Ο μετατροπέας successive-approximation με συγκράτηση δείγματος, ακριβή αναφορά, πυκνωτή διακόπτη και χρονομετρημένο εσωτερικό ρολόι είναι ενσωματωμένοι, διατηρώντας το αναλογικό μπροστινό άκρο σε μία συσκευασία συν λίγα εξαρτήματα αποσύζευξης.
Το εύρος εισόδου είναι το βιομηχανικό πρότυπο συν ή πλην 10V, οπότε οι βιομηχανικοί αισθητήρες, οι βρόχοι 4-20mA με αντίσταση ανίχνευσης και οι διπολικές αλυσίδες σήματος μπορούν να συνδεθούν χωρίς επιπλέον μετατόπιση επιπέδου. Η ακρίβεια DC είναι εγγυημένη στο συν ή πλην 2.0LSB INL μέγιστο με 16 bits χωρίς χαμένα κωδικοποιημένα σε όλη τη θερμοκρασία, και 86dB τυπικό SNR καλύπτει τις ανάγκες μέτρησης AC.
Βασικά Χαρακτηριστικά
- Ανάλυση 16-bit, ρυθμός δειγματοληψίας 100ksps, εγγυημένα χωρίς χαμένα κωδικοποιημένα
- Μία τροφοδοσία 5V με μόνο 55mW τυπική κατανάλωση ισχύος
- Διπολικό εύρος εισόδου συν ή πλην 10V
- Ολοκληρωμένη μη γραμμικότητα συν ή πλην 2.0LSB μέγιστο
- 86dB τυπικός λόγος σήματος προς θόρυβο
- Εσωτερική ή εξωτερική αναφορά, εσωτερικό συγχρονισμένο ρολόι
- Συμβατή με μικροεπεξεργαστή παράλληλη έξοδος 16-bit ή δύο byte με σήμα BUSY
- Συσκευασία 28 ακίδων SSOP, βελτιωμένη δεύτερη πηγή για ADS7805 και AD976
Τεχνικές Προδιαγραφές
| Κατασκευαστής | Analog Devices (Linear Technology) |
| Αριθμός Μέρους | LTC1605IG#PBF |
| Συσκευασία / Θήκη | SSOP-28 |
| Ανάλυση | 16 bit |
| Ρυθμός Δειγματοληψίας | 100 ksps |
| Τάση Τροφοδοσίας | Μονή 5 V |
| Εύρος Εισόδου | Διπολικό, συν ή πλην 10 V |
| Ολοκληρωμένη Μη Γραμμικότητα | συν ή πλην 2.0 LSB μέγιστο |
| SNR | 86 dB τυπικό |
| Κατανάλωση Ισχύος | 55 mW τυπικό |
| Αναφορά | Εσωτερική ή εξωτερική |
| Διεπαφή Εξόδου | Παράλληλη 16-bit ή δύο byte, με BUSY |
| Κωδικός Ημερομηνίας | 23+ |
| Τύπος Τοποθέτησης | Επιφανειακή τοποθέτηση |
Τυπικές Εφαρμογές
Βιομηχανική απόκτηση δεδομένων και αναλογικές είσοδοι PLC, όργανα και ανάλυση φάσματος, δέκτες βρόχου 4-20mA, ιατρικός και δοκιμαστικός εξοπλισμός, παρακολούθηση ποιότητας ισχύος και ενέργειας, και οποιαδήποτε διπολική αλυσίδα σήματος 10V που χρειάζεται έναν παράλληλο μετατροπέα 16-bit.
Απόθεμα, Συσκευασία και Προσφορά
Το LTC1605IG#PBF είναι σε απόθεμα σε αυθεντική συσκευασία ADI (Linear Technology) με κωδικούς ημερομηνίας 23+ και πλήρη ιχνηλασιμότητα. Οι παραγγελίες αποστέλλονται σε αντιστατικούς σωλήνες με ξηραντικό, συσκευασμένες σε χαρτοκιβώτια εξαγωγής.
Στείλτε τη λίστα υλικών σας (BOM) ή την επιθυμητή ποσότητα και η τιμή, ο χρόνος παράδοσης και το κόστος αποστολής επιβεβαιώνονται την ίδια εργάσιμη ημέρα. Δείγματα μπορούν να κανονιστούν για δοκιμές πιστοποίησης.
E-MAIL: sales@bluetotech.com
Παρακαλούμε αναφέρετε τον ακριβή αριθμό εξαρτήματος και την απαιτούμενη ποσότητα όταν ρωτάτε. Ελάχιστη ποσότητα παραγγελίας: 10 τεμάχια.
